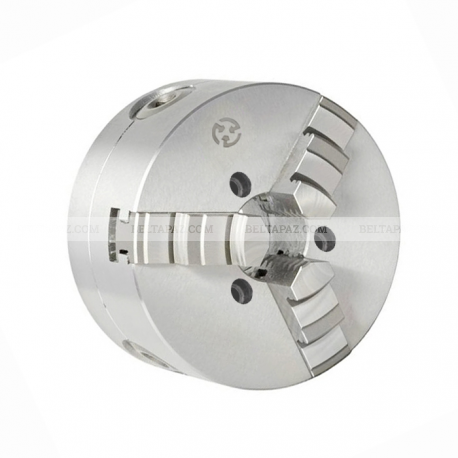

Патрон токарный 3-200.59.214 (7100-0059)
Тип 3 - крепление непосредственно на фланцевые концы шпинделей по ГОСТ 12595
подтип IV
Исполнение 1 – с цельными кулачками
Материал корпуса - сталь
Обозначание по ГОСТ 2675-80 7100-0059
Сдандартная комплектация :
- Патрон с прямыми кулачками
- Кулачки обратные
- Ключ
- Паспорт
- Крепёж для установки патрона на шпиндель станка
Классы точности по ГОСТ 1654:
П
— Повыненный
В
— Высокий
Размеры по чертежу:
|
D, |
D1, мм |
D2, мм |
D3, мм |
nxd |
Шаг кулачка, мм |
Nmax, min-1
|
Макс. момент на ключе М max, |
Pmax, H |
Условный конус шпинделя |
Размер под ключ, мм |
Масса брутто, кг, не более |
Объём, м3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 63,513 | 82,6 | 60 | 3x12 | 8 | 4000 | 160 | 37000 | 4 | 12 | 24 | 0,022 |
Размеры закрепляемых заготовок
| A | 6-95 мм |
| B | 65-150 мм |
| C | 125-210 мм |
| D | 60-145 мм |
| E | 120-205 мм |
Гарантия: 12 месяцев со дня эксплуатации, но не более 15 месяцев со дня отгрузки потребителю при наличии паспорта на данное изделие.
